静電フィルタEDCによるポイント・オブ・ユース排ガス処理

EDCは「静電集塵機」の略です。これらのシステムは、太陽光発電、LED、TFT、半導体産業で発生するマイクロ粒子やナノ粒子を含む、またはエアロゾルを含むプロセス排ガスの処理を担っています。

この集塵機は、最も微細な粒子であっても99.9%まで排出を低減し、排気の閉塞を防ぐことに成功しています。ほとんどの除害装置と併用できます。前面および背面から操作およびメンテナンスが可能です。

EDC製品ラインの動作原理

廃ガスはプレスクラバーに導入され、同時にスクラビング液の貯蔵タンクであるタンクに導かれる。プレスクラバーにはノズルがあり、ガス流を水で飽和させ、乱流を発生させます。その後、廃ガスは静電集塵チューブに流され、含まれるマイクロ粒子やナノ粒子がイオン化され、水壁上の接地水膜に沈殿する。濾過された微細ダストはスクラバー溶液に懸濁される。集塵機は、排出電極の自動セルフクリーニング機構を備えている。残留ガスは、ドイツの厳格な大気汚染法基準(TA Luft)に適合している。

Operation Principal EDC NoSensors

EDC/EDC PLUS – ポイント・オブ・ユースにおけるマイクロ粒子およびナノ粒子の排出削減

EDCおよびEDC PLUSは、例えば太陽電池やフラットパネルディスプレイ(FPD/LCD)製造において発生するような、マイクロ粒子やナノ粒子を含む、あるいはエアロゾルを含む最大270m3/hのプロセス排ガスをポイント・オブ・ユースで処理するための静電集塵機です。この集塵機は、酸化ケイ素やその他の粒子の排出を99.9%まで削減します。

Product Overview EDC/EDC-PLUS

仕様

  • 粒子を含む、またはエアロゾルを含む廃ガス流の効率的な処理
  • すべての固体粒子を液体中に懸濁させる(乾燥粉塵を取り扱わない)
  • 極めて低い粒子放出
  • 高い安全基準(すべての重要パラメータをセンサーで監視)
  • 上流の除害システムとのインターフェース

技術データ

  • 寸法(D×W×H):830/1500 mm×855/1000 mm×2100 mm
  • 前面と背面からメンテナンスエリアにアクセス可能
  • ガス導入口 DN100/DN150
  • ガス出口 DN100/DN200

すべてのEDCシステムで、以下の機器オプションが利用できます:

  • 電源 3 x 400 V/50 Hz または 3 x 208 V/60 Hz
  • 圧力制御ファン
  • 灰汁供給システム
  • プロセス-ツール-インターフェース
  • シグナルタワー
  • ドリップパン
  • 地震安全キット
  • モニタリング
  • SEMI S2認証

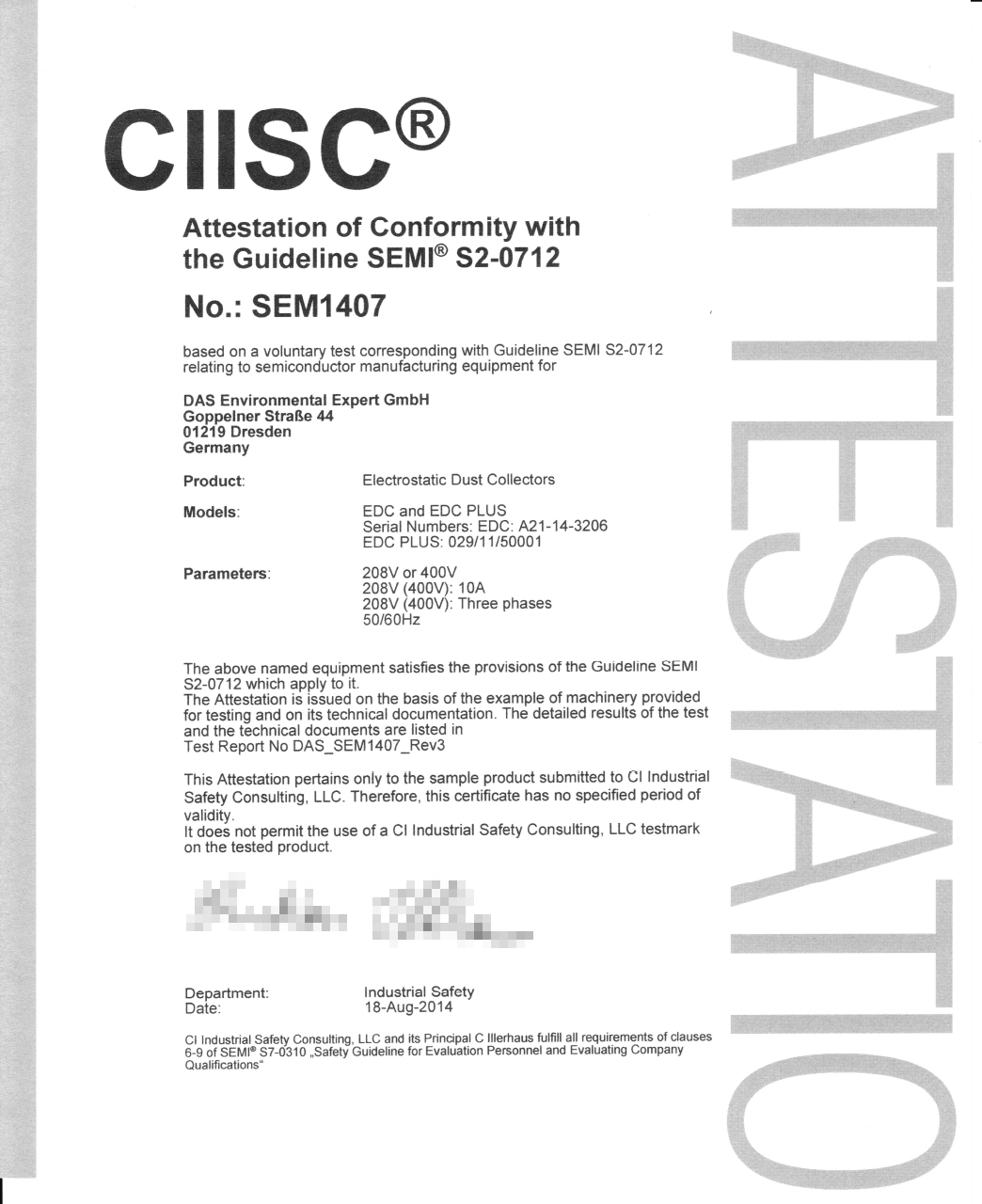

証明書
